在工業制造領域，尺寸測量是產品質量的核心防線。然而，許多中小企業仍面臨共同困境：復雜工件檢測依賴人工或傳統設備，效率低、精度波動大；大型工件難以移動，在線檢測難實現；高反光、深色吸光材質導致成像失真……這些痛點直接制約了生產效率和良率提升。3D視覺尺寸測量技術的成熟，正為中小制造企業提供高性價比、易部署、強適應的解決方案。
一、中小企業典型測量場景與痛點
復雜幾何工件：汽車密封膠條、異形零件等需測量多維度參數（寬度、厚度、弧度），傳統卡具無法貼合曲面，2D視覺難以捕捉深度信息。
大型固定部件：如水輪機蝸殼、模具等體積龐大，無法搬動至檢測臺，傳統三坐標檢測耗時3-4天/件，嚴重影響交付周期。
高反光/吸光材質：金屬齒輪、黑色橡膠等表面易造成光學干擾，導致測量數據缺失或失真。
在線全檢需求：如管材連續生產需實時監控長度、壁厚偏差，人工抽檢易漏不良品。
某壓鑄模具企業曾感慨：“一個模具檢測耽誤4天，訂單流失率高達15%”。
二、3D視覺如何破解測量難題？
（一）核心技術優勢

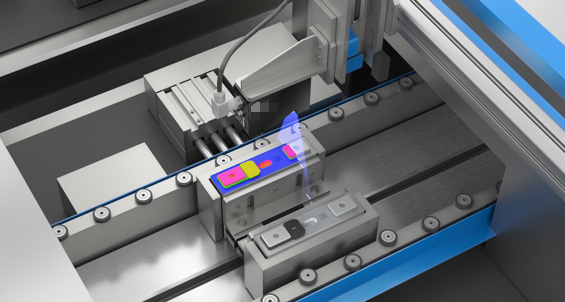

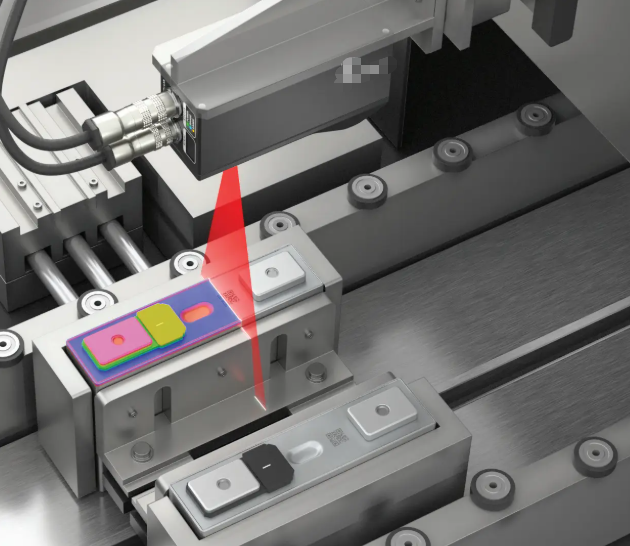

激光結構光+點云重建：通過多線激光掃描或結構光投射，瞬間獲取物體表面數百萬個三維點坐標，即使深孔、螺紋等復雜特征也能完整成像。
動態抗干擾技術：
藍色激光光源抑制金屬反光，確保高反光表面點云完整性；
多相機協同掃描（如環形布局4相機），360°覆蓋不規則工件，拼接精度達微米級。
智能算法賦能：
亞像素邊緣提取技術，將盤狀零件直徑測量誤差控制在±0.04mm內；
深度學習算法自動識別膠條鼓包、凹陷等缺陷，同步輸出色譜偏差報告。
（二）柔性適配能力
| 場景 | 傳統方案局限 | 3D視覺解決方案 |
| 大型工件（如蝸殼） | 需拆解搬運，激光跟蹤儀受環境振動影響 | 便攜式掃描儀現場作業，2小時完成全尺寸檢測 |
| 產線在線檢測（如管材） | 人工抽檢效率低 | 輥道加裝3D系統，實時測量內徑/壁厚，超差自動報警 |
| 多品種小批量 | 治具更換成本高 | 同一系統自適應切換工件型號，編程時間<2小時 |
三、中小企業落地案例與收益
▶ 案例1：壓鑄模具廠——檢測效率提升20倍
痛點：模具型腔復雜，三坐標檢測耗時3-4天，延遲交付。
方案：采用手持式三維掃描儀，結合三坐標關鍵孔位復核。
成果：
全尺寸掃描+數據分析縮短至3-4小時；
模具試制后同步掃描壓鑄件，提前攔截裝配干涉問題。
▶ 案例2：橡塑管材產線——實現100%在線全檢
痛點：人工抽檢壁厚誤差＞0.3mm，不良品流入客戶產線。
方案：傳送帶集成3D視覺系統，實時捕捉運動中的管材參數。
成果：
長度（±3cm）、內徑/壁厚（±0.5mm）在線判定；
自動分流不合格品，客戶投訴率下降90%。
▶ 案例3：汽車零部件廠——攻克密封膠條質檢瓶頸
痛點：黑色膠條吸光、形狀不規則，2D檢測誤判率高。
方案：環形導軌部署4臺3D相機，同步掃描拼接完整輪廓。
成果：
厚度/寬度重復精度達0.5μm；
自動生成檢測報表，工藝優化周期縮短50%。
四、為什么中小企業值得現在投入？
1.成本大幅降低：
工業級3D相機價格較5年前下降60%，入門方案投入可控制在20萬內；
投資回收周期<6個月（以替代2名質檢員計）。
2.輕量化部署：
支持“不改造產線”加裝（如管材檢測方案）；
機械臂搭載3D相機實現移動測量，無需專用檢測工位。
3.數據驅動工藝優化：
實時生成三維偏差色譜圖，定位加工誤差根源；
長期數據沉淀為工藝改進提供量化依據。
專家觀點：“3D視覺測量不是‘替代人眼’，而是構建從單點檢測到全流程質量控制的數字底座。中小企業無需追逐‘無人化’，可從關鍵瓶頸工位切入，逐步釋放效益。”
五、實施路徑建議
為最大化控制風險、快速見效，推薦分三步走：
1.痛點優先級評估：選擇1個高價值瓶頸環節（如退貨率最高的工件/耗時最長的檢測）；
2.方案驗證階段：
提供待測工件→獲取點云測試報告→確認精度/節拍達標；
支持1~2周產線試運行；
3.模塊化擴展：初期單工位部署，后期擴展至設計→生產→質檢全鏈路。
在青島某機加工車間，一臺搭載3D相機的機械臂正自動測量不同型號的法蘭盤。操作員指著屏幕上的實時三維報告說：“以前量1個件夠現在量10個——而且數據還能直接生成工藝改進建議。”
3D視覺尺寸測量技術已從“實驗室利器”蛻變為中小制造企業的標配生產力工具。它解決的不僅是“測得準”，更是通過數據閉環推動制造全鏈條的精益化。對中小企業而言，無需重金投入整線改造，只需在關鍵質檢環節植入這顆“智慧之眼”，便能撬動質量、效率與成本的黃金三角。
技術迭代提示：2025年新趨勢關注——AI驅動“測量-修正”自閉環系統：實時將檢測偏差反饋給加工設備，自動補償工藝參數。
