淺談安全防護控制電路設計規范

現代企業越來越重視設備的安全防護，可事故卻頻頻發生，這是為什么呢？我們的設備明明已經配置了安全光幕、安全地墊、還有安全開關等，但為什么還被安全專家評估為設備的安全防護不合格？這主要還是源自于大家對于安全防護知識上存在的諸多誤區......

目前國際上最常使用歐洲標準EN954-1（對應國際標準為ISO 13849）作為設備的設計及評估標準。然而大部分設備的安全裝置防護控制回路，都沒有按照國際標準來進行規范設計，那么當設備出現安全風險時，安全防護評估也自然無法過關。

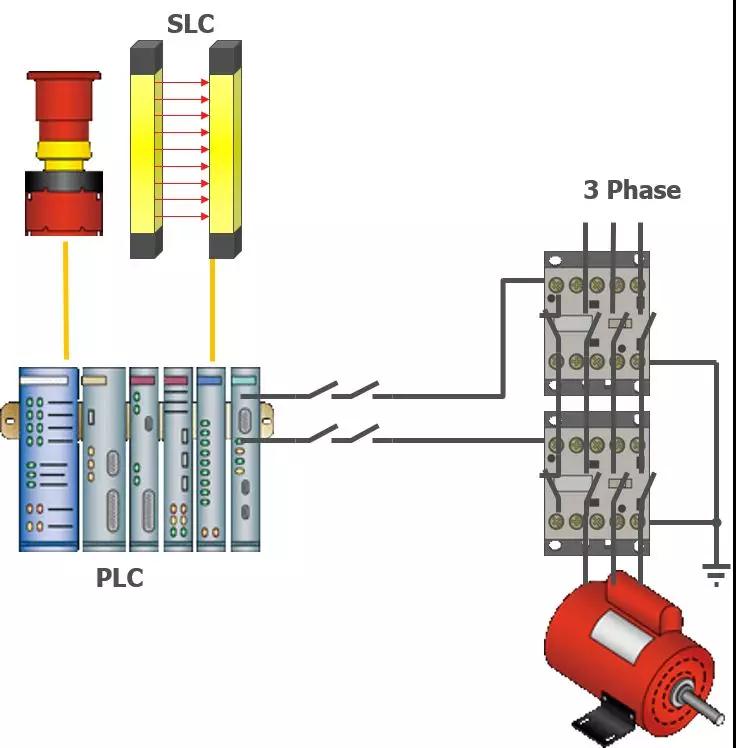

如上圖，許多企業會這樣設計安全控制回路，安全器件的輸出信號接入常規PLC，由常規PLC控制安全回路的斷開。這樣做是有風險的，其中最重要的原因就是：“它并不能構成安全的控制回路”，理由有兩個：

1. 常規的PLC不是安全的控制器，其輸出的繼電器觸點容易出現熔接，輸出晶體管會出現損壞等情況，當輸出點出現問題時，無法自檢到問題的存在，也就是說：“發生故障時，PLC的輸出仍然保持ON狀態”。




2. 信號線斷線、或者瞬時停電等異常情況發生時輸出會接通，導致設備存在風險的執行動作。

出現這樣的設計線路的大部分原因是對安全標準及安全評估的規范要求不是很清楚。由于在這個設計中，常規的PLC不符合安全標準，導致整個控制設計連安全規范防護標準的1級都達不到。

                                                          安全控制回路參考

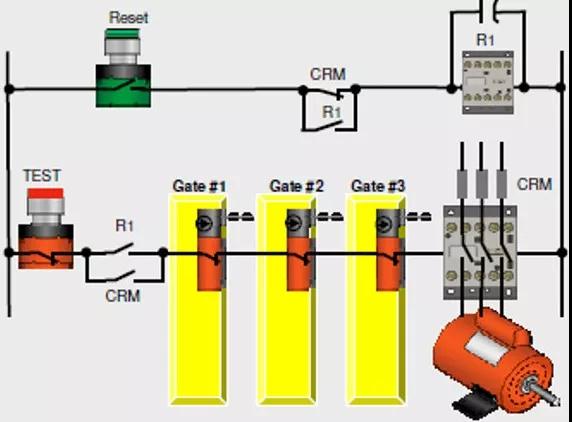

▲（一）采用單通道的控制線路，線路中沒有經過不符合安全標準的器件，可以到達ISO 13849-1的1級防護要求

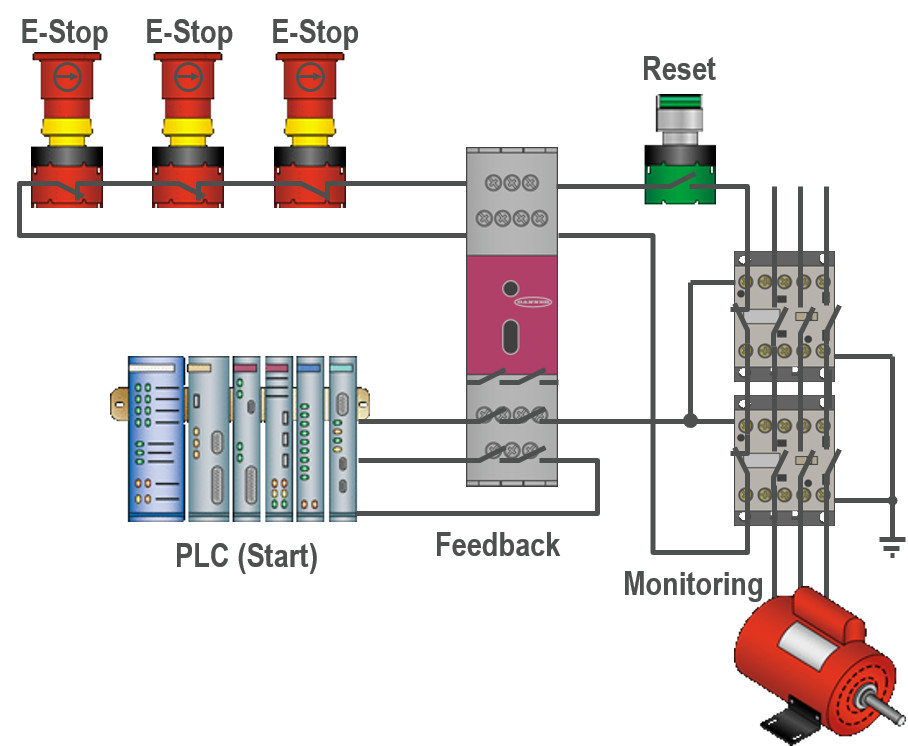

▲（二）單通道的安全輸入點，采用了符合標準的急停開關用安全繼電器，具有控制電路的動作信號反饋，可以到達ISO 13849-1的2級防護要求

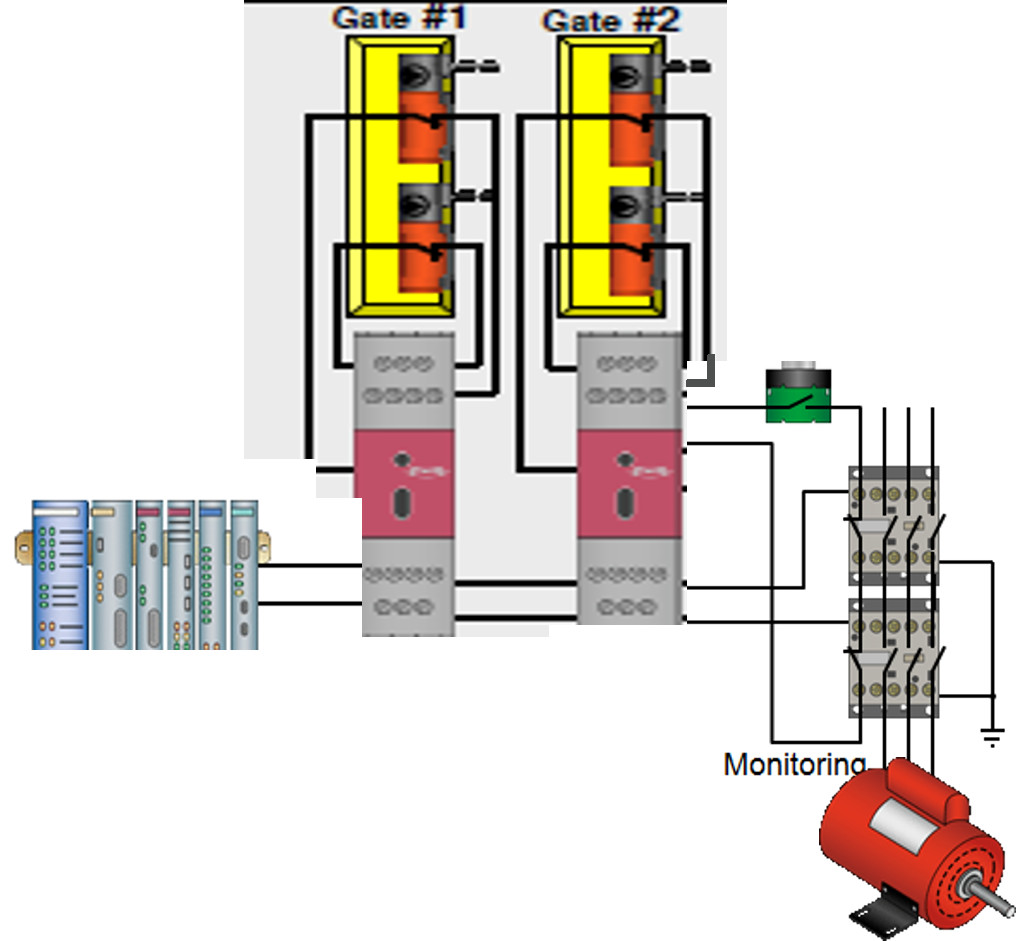

（三）雙通道的安全輸入點，采用了符合標準的安全門開關用安全繼電器，具有控制電路的動作饋，可以到達ISO 13849-1的3級或4級防護要求

當你的設備有多個安全防護的器件時，推薦使用邦納安全控制器。美國邦納作為自動化技術專家，具有數十年安全控制產品研發、生產經驗。可以為客戶提供一個全面的安全解決方案。

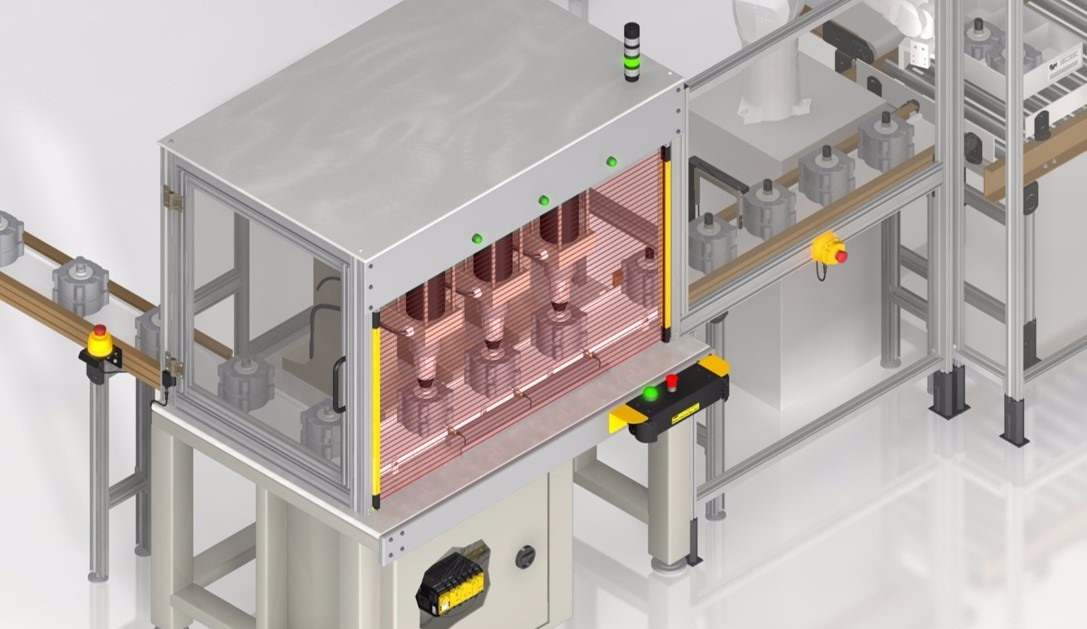

以上圖設備為例，其安全功能有急停按鈕、安全門開關、安全光幕以及一套雙手按鈕。根據安全等級的要求和風險評估，確定的安全等級要求為4級以上。其電路設計必須采用雙通道輸入控制，對這個樣一個應用，使用單個安全繼電器控制各個安全功能，再進行邏輯硬線連接即可，但采用邦納安全控制器其接線更簡單，成本會大幅降低。

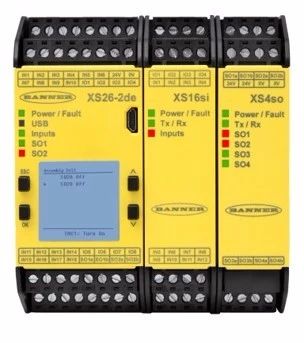

                                         邦納XS26安全控制器

產品特點：

• XS26-2提供簡單且靈活的安全保護解決方案；

• 整合了多種安全繼電器及模塊的各種功能；

• 減少接線，減少控制柜/面板的安裝空間；

• 控制器本體具有26個輸入及2對安全輸出；

• 控制器本體的8個輸入可設置為輸出功能；

• 每對安全輸出也可拆分為單一的安全輸出；

• 軟件功能配置靈活，可拓展最多8個I/O模塊；

• 符合 (PLe)四級安全標準；

• 工業以太網功能，可連接Profi-net工業現場總線；

• USBMicro B的編程接口和 XM記憶卡存儲程序。

產品優勢：

• 直觀的操作界面，預置的安全功能塊;

• 可接各種安全設備，如急停、門鎖；

• 多種邏輯和功能塊實現定制化的安全控制。
